美国HIP加工工具类

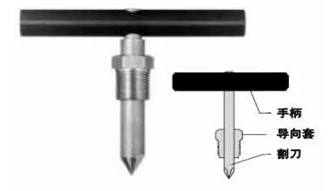

HIP倒内圆锥工具
型号 | 连接方式 |  |
RTLF4 | LF4 | |
RTLF6 | LF6 | |
RTLF9 | LF9 | |
RTHF2 | HF2 | |
RTHF4 | HF4 | |
RTHF6 | HF6 | |
RTHF9 | HF9 | |
RTXF4 | XF4 | |
RTXF6 | XF6 |

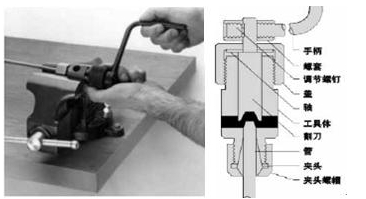

HIP倒外圆锥工具
锥度：57。~59。
倒∮9/16钢管以外的工具的割刀和夹头都可以互换。
型号 | 钢管尺寸 | 割刀 | 夹头 |  | ||
2-LF4 | （1/4〞O.D.×.109I.D.（138MPa） | 2-LF4L | 2-LF4P | |||
2-LF6 | （3/8〞O.D.×.203I.D.（138MPa） | 2-LF6L | 2-LF6P | |||
2-LF9 | （9/16〞O.D.×.312I.D.（138MPa） | 2-LF9L | 2-LF9P | |||
2-HF2 | （1/8〞O.D.×.020I.D.（414MPa） | 2-HF2L | 2-HF2P | |||
（1/8〞O.D.×.020I.D.（207MPa） | ||||||
2-HF4 | （1/4〞O.D.×.053I.D.（414MPa） | 2-HF4L | 2-HF4P | |||
2-HF6 | （3/8〞O.D.×1/8〞I.D.（414MPa） | 2-HF6L | 2-HF6P | |||
2-HF9 | （9/16〞O.D.×3/16〞I.D.（414MPa） | 2-HF9L | 2-HF9P | |||
2-XF4 | （1/4〞O.D.×1/16〞I.D.（690MPa） | 2-XF4L | 2-XF4P | |||
2-XF6 | （3/8〞O.D.×1/16〞I.D.（1034MPa） | 2-XF6L | 2-XF6P | |||

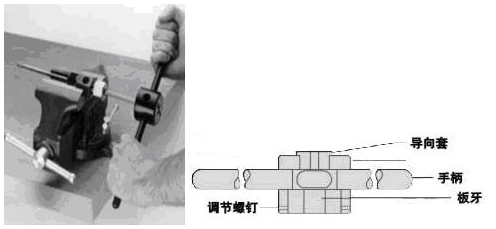

HIP攻外螺纹工具
除攻∮1/8〞钢管以外的工具的板牙和导向套都可以互换。
型号 | 钢管尺寸 | 板牙 | 导向套 |  |
2-MLF4 | 1/4〞O.D. | 1/4〞-28LH | 2-MLF4P | |
2-MLF6 | 3/8〞O.D. | 3/8〞-24LH | 2-MLF6P | |
2-MLF9 | 9/16〞O.D. | 9/16〞-18LH | 2-MLF9P | |
2-MHF2 | 1/8〞O.D. | 1/8〞-40LH | 2-MHF2P | |
2-MHF4 | 1/4〞O.D. | 1/4〞-28LH | 2-MHF4P | |
2-MHF6 | 3/8〞O.D. | 3/8〞-24LH | 2-MHF6P | |
2-MHF9 | 9/16〞O.D. | 9/16〞-18LH | 2-MHF9P | |
2-MXF4 | 1/4〞O.D. | 1/4〞-28LH | 2-MXF4P | |
2-MXF8 | 3/8〞O.D. | 3/8〞-24LH | 2-MXF6P |
温馨提示：由于厂家可能会调整型号，我们没有及时更新，以上选型参数仅供参考，建议咨询我们人工确认。
